下面教大家如何将SolidWorks和Cad文件相互转化
文章插图
如何将SolidWorks和Cad文件相互转化1、点击打开一个solidworks图形，选择要转换的图形文件点击打开按钮
文章插图
2、图形打开后，点击上边左角的新建按钮，再点击下拉菜单里的从零件装配体制作工程图进行转换文件
文章插图
3、进入图纸格式大小编辑窗口，点击自定义图纸大小，将宽度和高度值设定大于实际图形大小，然后点击确定
文章插图
4、工程图纸出现，把右侧的图形用鼠标点击拽到左侧的图纸上面，然后选中使用自定义比例将比例值设定为1:1
文章插图
5、图形设置好，点击上面的保存按钮下拉选中另存为
文章插图
6、进入另存为窗口选好要保存的位置，选好保存类型点击保存就可以了
文章插图

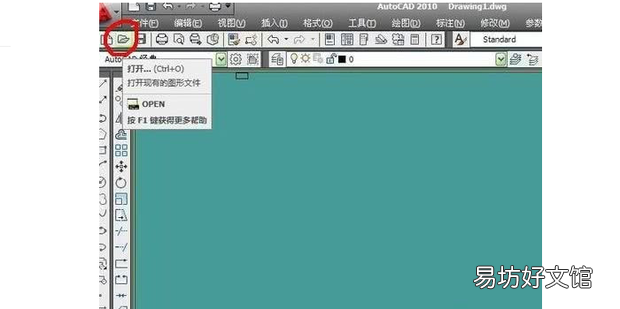

7、打开cad，在上角点击打开按钮打开保存的图形
文章插图
【如何将SolidWorks和Cad文件相互转化】8、选择文件窗口出现，找到转换好的图形文件点击右下角的打开，打开图形
文章插图
9、图形打开，图形格式转换成功
文章插图
