收到客户寄修的一台iPhone X ， 故障为手机开不开机 。客户描述说晚上睡觉前还是正常的 ， 早上起来时 ， 手机就开不了机了 。
文章插图
手机睡之前是好的 ， 睡一觉起来就不开机了 ， 首先排除手机没电了 ， 不充电等故障 ， 然后我们可以接可调电源看一下开机电流来判断故障 。
接充电器没有充电电流显示 ， 也不显示充电图标 ， 先排除充电问题导致的不开机 。接下来拆机 ， 接可调电源开机看一下开机电流 ， 发现接电大短路 。
文章插图
【苹果x无法开机修复的技巧和注意事项 苹果x无法开机怎么办】 拿下主板 ， 测量到是PP_VDD_MAIN主供电对地短路 。
文章插图
上熏松香大法 ， 烧机 ， 表面没有短路的痕迹 ， 要把主板分层进行检测 。
文章插图
测量中逻辑部分上层主板主供电对地阻值正常 ， 下层的主板上的主供电对地阻值对地短路 。
文章插图
文章插图
下层熏松香烧机 ， 发现是主供电PP_VDD_MAIN 上的滤波电容C7511_S松香融化了 ， 直接镊子挑掉 。
文章插图
文章插图

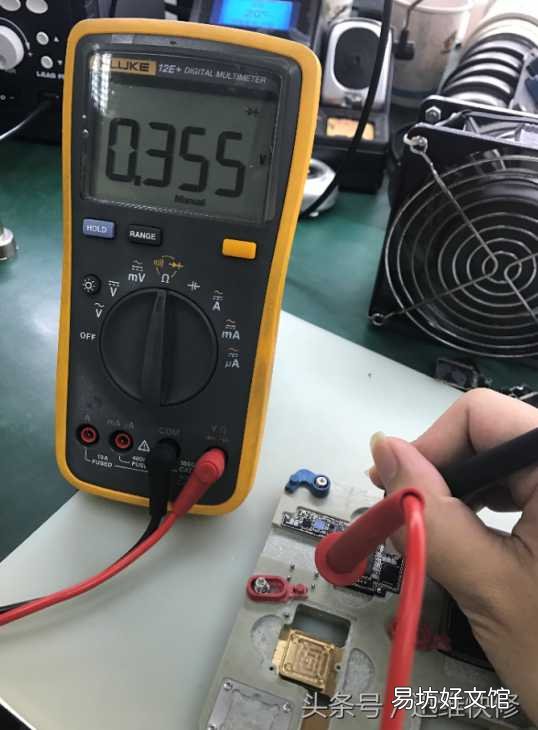

测量此供电的对地阻值恢复正常 。
文章插图
将主板贴合起来 。
文章插图
装机测试 ， 开机正常 ， 功能正常 。
文章插图
总结：此故障是主板上的主供电滤波电容对地短路造成的不开机 。
