今天看评论发现还有不少同学搞不明白层高表，对层高表还有争议。
今天就专门聊一期层高表识图，首先这里所说的层高表指的是结构图上的层高表，层高表来自于图纸中结构平法施工图，这块儿信息也相当重要，不可忽视。
为了更全面地让大家认识层高表，我先给大家解释个概念嵌固部位是什么？如果把建筑物比作一棵大树，树根的位置就是嵌固部位，规范要求设计单位必须明确嵌固部位所在位置，嵌固部位一般会注写在层高表内。

文章插图

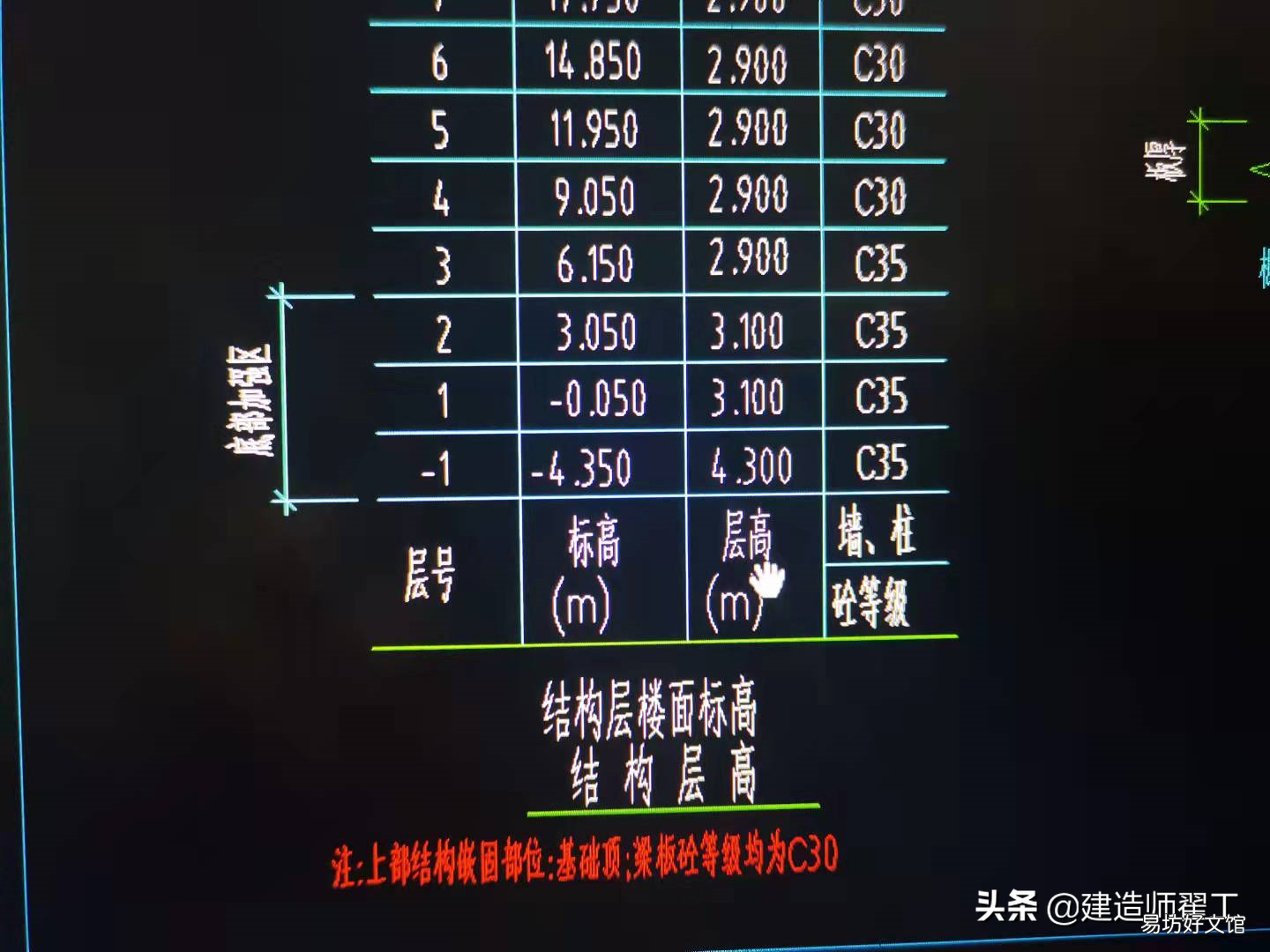

回到这张图从这个层高表提供的信息，不难看出来这栋楼地下有地下室而且是个单层地下室，嵌固部位在基础顶面，我再举个例子，比如这张层高表。

文章插图
这是个地下室有两层的建筑，在嵌固部位标高下使用双细线表示，所以嵌固部位在负一层底部。弄明白嵌固部位有什么意义呢，柱子嵌固部位柱箍筋加密区范围和其他部位是不一样的，嵌固部位柱箍筋加密区范围三分之柱子净高，其他部位柱箍筋加密区长度是取（Hn/6 ， 500 ，柱长边尺寸）三者取较大值，从这儿可以看出嵌固部位加密区范围是要比其他柱加密区范围要大的，要求更严。
【一文弄懂图纸中的层高表工地图纸如何看懂标高的计算】 接着我们回到层高表里的内容，从左往右，分别是结构层号、标高、层高、还有一项就是混凝土强度。

文章插图
结构层号没什么好解释的，重点看下标高，这是初学者最容易犯错的地方，不知道标高指的是顶标高呢还是底标高呢，我先明确下这里的标高都是指结构底标高，也就是说负一层这一行对应的-4.350米，指的是筏板基础顶标高，一层标高对应的是一层底标高，比如你现在站在一层地面，你脚底下踩的标高就是这儿的-0.05 ，弄懂了标高再回头看层高就很好理解了，层高表示的是上下两层楼面的垂直距离，比如我们还是拿一层楼面标高是-0.05 ，二层楼面标高是3.05 ，那么一层层高就等于3.05-（-0.05）=3.1米，三层层高同理等于9.05-6.15=2.9米，层高等于净高加一个楼板厚度，接着我们来看最后一项混凝土强度等级，这里面有两个标号混凝土，一个是C35 ，一个是C30 ，那么问题来了，我们是在哪个地方变得混凝土强度等级呢，从层表上看，我们是在这个位置变的，也就是说这个地方的9.05指的是四层底板标高或者说三层顶板标高，就是说从基础顶到标高9.05米以下全部都是C35 ，包括五层顶板，再往上墙柱梁板就变成C30了。
