【电流表原理，通俗易懂的电流表知识点，原理、刻度方法和应用】在初中阶段，“两表一器”是指电压表、电流表和滑动变阻器，欧姆表不作教学要求。电流表可以看作一个读出电流值的极小电阻，大量程电流表是由小量程电流表改装而成的，其工作原理与电动机的工作原理相同，即通电的导体在磁场受到力的作用。
有一只内阻（设为Rg）为10欧姆，满偏电流（通过此表的最大电流，设为Ig）为30mA的电流表，如果把此表直接当作电流表使用，测量的最大电流只可以是30mA，刻度方法，把0--30mA划分为30等份，每一等份表示1mA，这就是量程为0--30mA的电流表。

文章插图

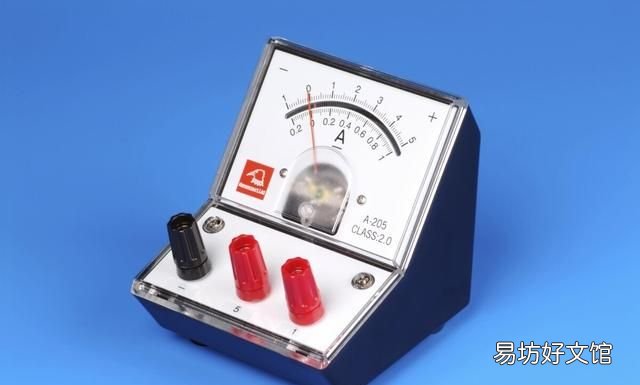

实际测量的电流值要大于30mA，如实验室中的学生电流表有0.6安培和3安培双量程，这时，我们可以采用分流原理来扩大电流表的量程，在中学阶段，分流基本上是并联小电阻来完成。例如改装成可以测量最大电流为0.6安培的电流表，则需要把上述小量程电流表并联一个小电阻R 。使这个电阻分流0.57安培，R 。的计算方法用欧姆定律或者分流原理，所以，R 。=0.03安培×10欧姆/0.57安培=0.53欧姆。同理，改装成可以测量最大电流3安培的电流表，则要把上述小量程电流表并联一个电阻R’，使这个电阻分流2.97安培的电流，可计算R’=0.10欧姆。

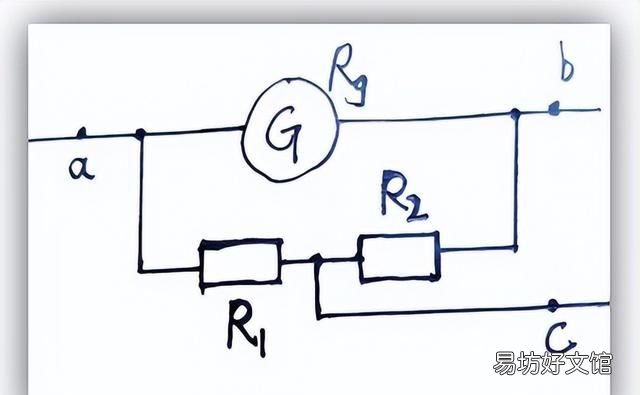

如果要改装成双量程电流表，则一条刻度线要代表两个电流值，此时，大量程是小量程的5倍，实际制作电流表时，是按照下图来改变并联（分流）电阻的大小，如图，连接ac，分流电阻是R1，R2和毫安表Rg串联；连接ab，R1和R2串联，分流电阻值是R1+R2 。由于R1+R2＞R1，R1的分流值大于R1+R2的分流值，因此，连接ac时是大量程，连接ab时是小量程。根据上述计算，R1=0.1欧姆，R1+R2=0.53欧姆，则R2=0.43欧姆。

文章插图
电流表内阻的计算方法。接小量程0.6安培时，电流表的总电阻为0.53×10Ω/(0.53+10)Ω=0.50Ω，接大量程3安培时，电流表的总电阻为0.1×10.43Ω/(0.1+10.43) Ω=0.097Ω，计算数据说明电流表串联接入电路中，为什么相当于一根导线（初中物理）。
把0--0.6安培划分为30等份，每一等份就表示0.02安培，这就是量程为0--0.6安培的电流表。把0--3安培划分为30等份，每一等份表示0.1安培，就是量程为0--3安培的电流表。很明显，同一条刻度线表示的两个刻度值是5倍的关系。
电流表在电路中的应用。举二例

文章插图

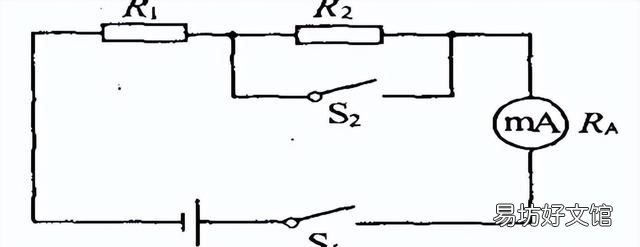

1，实验室有一种小量程的电流表叫毫安表，如上图，在进行某些测量时，其电阻不可忽略。在电路中，我们可以把毫安表看成一个可以读出电流值的定值电阻，通过它的电流可以从表盘上读出。利用图示电路可以测量一个毫安表的电阻，电源的电阻不计，R1=140Ω，R2=60Ω 。当开关S1闭合、S2断开时，毫安表的读数为6 mA；当S1、S2均闭合时，毫安表的读数为8 mA 。求毫安表的电阻RA和电源的电压U 。（参考答案：40欧姆、1.44伏特）。
