管线图纸怎么看？

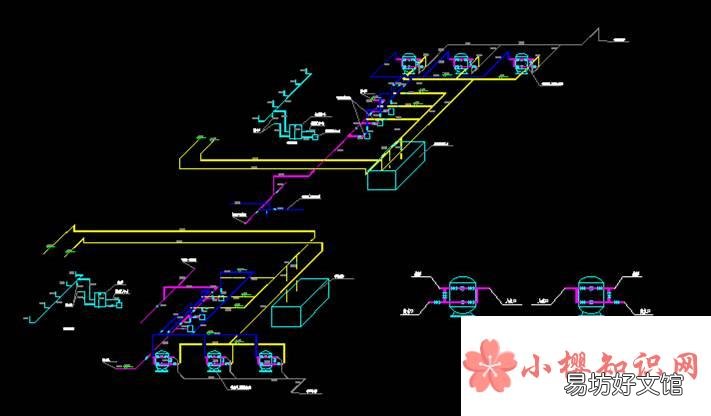

先看位置示意图，标示了该管道的大概位置与相邻关系。然后是管道示意图，标示了管道从哪里分支或连接，铺设到哪里与什么连接，安装有哪些设备设施、管径、管材、长度、位置，与地下其他管线的关系等一些数据。

文章插图

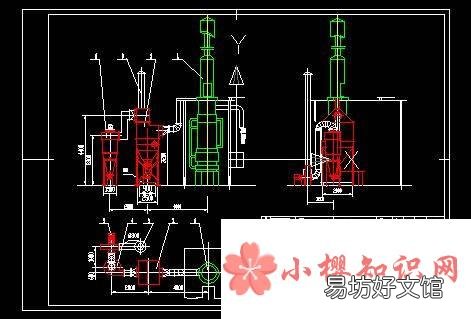

【管线图纸怎么看？】管线图一般是指电气施工图纸的一种。主要是电线(缆)所经路径的配管图，有的还包括桥架、线缆沟以及电缆电线的防护，并且图纸上还注明电线、电缆规格型号、数量及进出线首尾的接线设备等。

文章插图
图纸一般有指北针标示，没有的就默认为上北下南，管道施工图分为小管径的图纸和管道工程图。先看位置示意图，标示了该管道的大概位置与相邻关系。然后是管道示意图，标示了管道从哪里分支或连接，铺设到哪里与什么连接，安装有哪些设备设施、管径、管材、长度、位置，与地下其他管线的关系等一些数据。

文章插图
再看结构示意图，是整个管道线路的位置与地物地貌的情况，也显示了管道的走向和设备设施，示意图后边是纵横断面图，是标示管道纵横断面结构的图纸，标示了管道的高程和坡度埋深。
