门磁报警器接线方式有哪些
文章插图

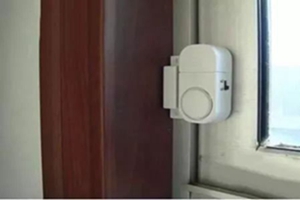

门磁是安全报警的一种装置，由无线发射器和永磁体两部分组成，用来探测门、窗、抽屉等是否被非法打开或移动，那么门磁报警器接线方式有哪些呢?下面就一起随小编来了解一下吧 。
一般门磁报警系统配置：门禁主机、门禁电源、电控锁(电插锁、电插锁)、出门按钮(或读卡器) 。联网的话还需要接主控电脑(安装相应软件) 。一般接线方式：
①门禁主机上的 12V、GND端(门禁主机供电)接门禁电源的 12V、GND端 。
②电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定);通常接法接到NC端(通电开锁，断电关锁) 。电控锁负端接门禁电源的GND端 。
③门禁主机上的PUSH端(开门信号)接门禁电源的PUSH端 。(门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端) 。
④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端;或者接入到门禁电源的PUSH端和GND端 。
⑤另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端(一般接4个端子：12V、GND、DATA0、DATA1) 。
⑥如需要联网的话，还要接入RS485线(RS485通讯方式)或网线(TCP/IP通讯方式)与门禁主机连接，另一端和电脑连接，RS485线(2芯屏蔽线)还需要接入串口转RS485转换器与电脑主机串口连接;网线与电脑网卡网口连接 。另外门禁主机上可能还会有报警接口、门铃接口、门磁接口等(一般不接)如需要对应接入即可 。
以上就是门磁报警器接线方式有哪些的内容介绍，如需了解更多门磁报警器作用等家庭防盗小知识，请继续关注居家安全常识栏目吧 。
