"multi_version":false随着天宫空间站“梦天实验舱”发射任务的成功实施 ， 一大批关于该舱段的权威准确数据也得以首次公开 ， 与笔者此前掌握的相关早期设计研制信息相比虽有些许初入 ， 但基本一致 ， 也说明工程设计的严慎细实与可实现性 。
梦天实验舱与长征5B遥四火箭“舱箭分离”
梦天实验舱是天宫空间站的第三个20吨级大型舱段 ， 发射质量约23吨 ， 舱段轴向长度17.9米 ， 与问天实验舱轴向长度完全一致 ， 直径超过4米 ， 密封舱容积110立方米 ， 除去平台系统与实验机柜等设施设备安装空间 ， 能够为航天员提供约32立方米容积活动空间 。

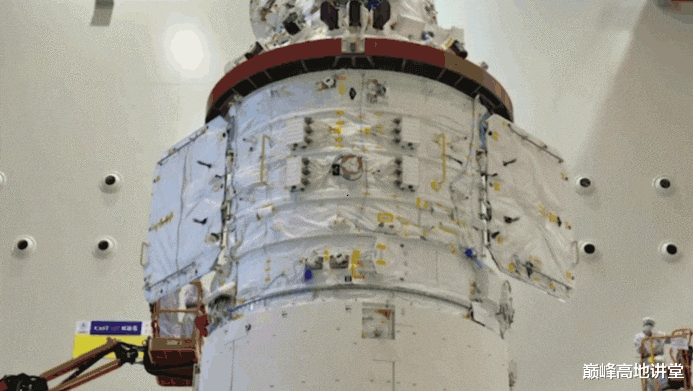

梦天实验舱立起来有6层楼房高
整个舱体由四个舱段组成 ， 分别是工作舱、载荷舱、货物气闸舱、资源舱 ， 其中货物气闸舱嵌套在载荷舱内 ， 两舱共同组成为“多功能实验舱” 。

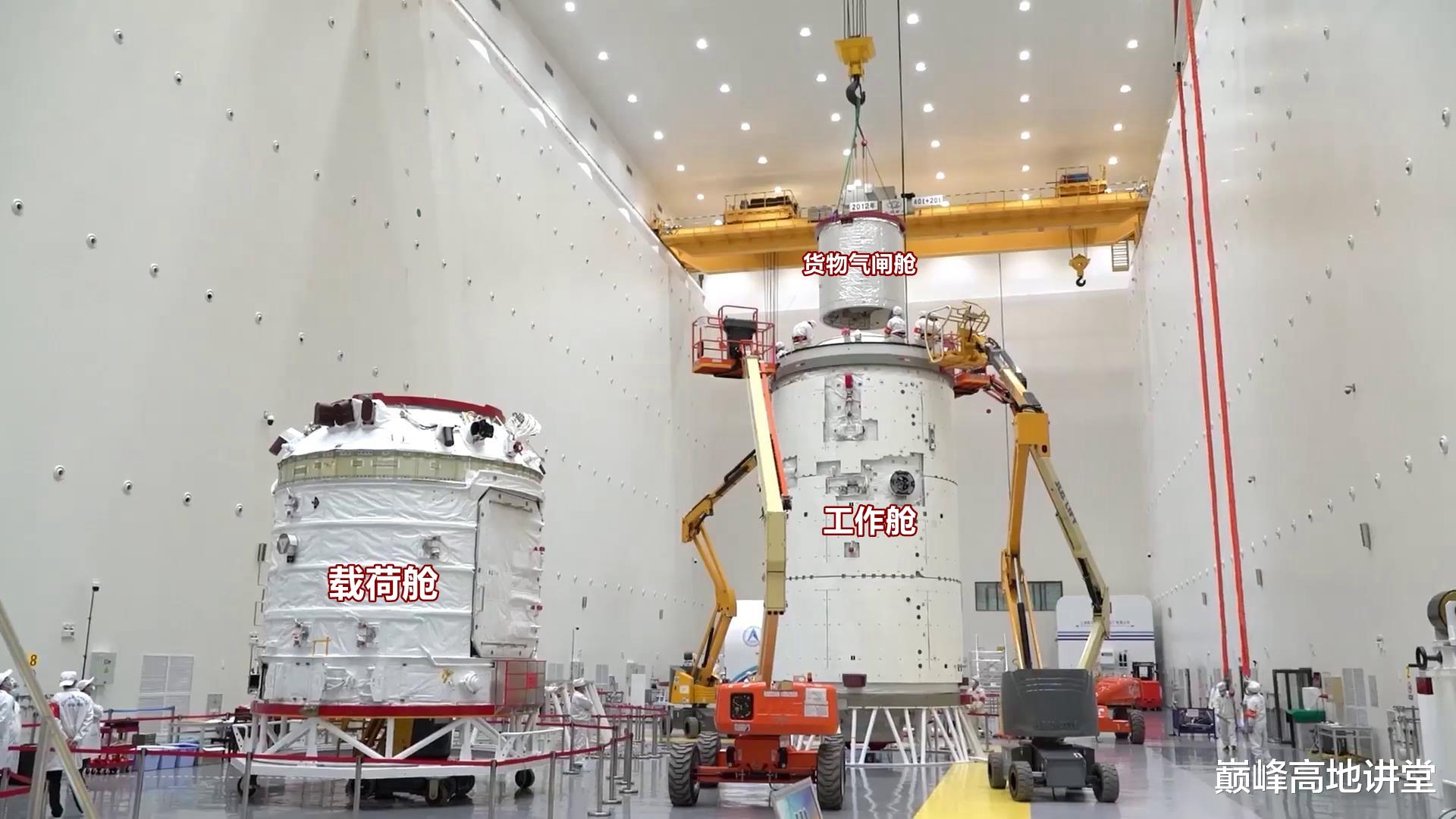

四舱合一的梦天实验舱
工作舱前端面配置交会对接机构与用于在轨转位的“转位机械臂” ， 该舱总长约9.3米 ， 其中柱段长6.6米 ， 最大直径4.2米 ， 舱内提供13个标准实验机柜安装空间 ， 随舱上行9个科学实验柜与1个共用机柜 ， 总计10个机柜 ， 由此可知 ， 梦天舱预留了3个空置机柜安装空间 ， 为以后持续拓展空间科学实验工作做好了准备 。
梦天实验舱的“工作舱”
工作舱前端面配置的交会对接机构
工作舱前端面配置的转位机械臂
观察公开的舱内画面可知 ， 机柜主要布置在工作舱第二象限、第三象限、第四象限 ， 从中可以感受到梦天舱是真正聚焦“空间科学实验”的专业舱段 。
工作舱内部密集配置了大量的科学实验机柜
舱内居住空间划分为工作区、锻炼区、存储区三个部分 。 看着随舱上行大大小小的各类货包 ， 可以想象神舟十四号航天员乘组的“大活”又来了 。
从梦天实验舱前舱门向内部望去 ， 视野尽头的矩形舱门便是“货物气闸舱”

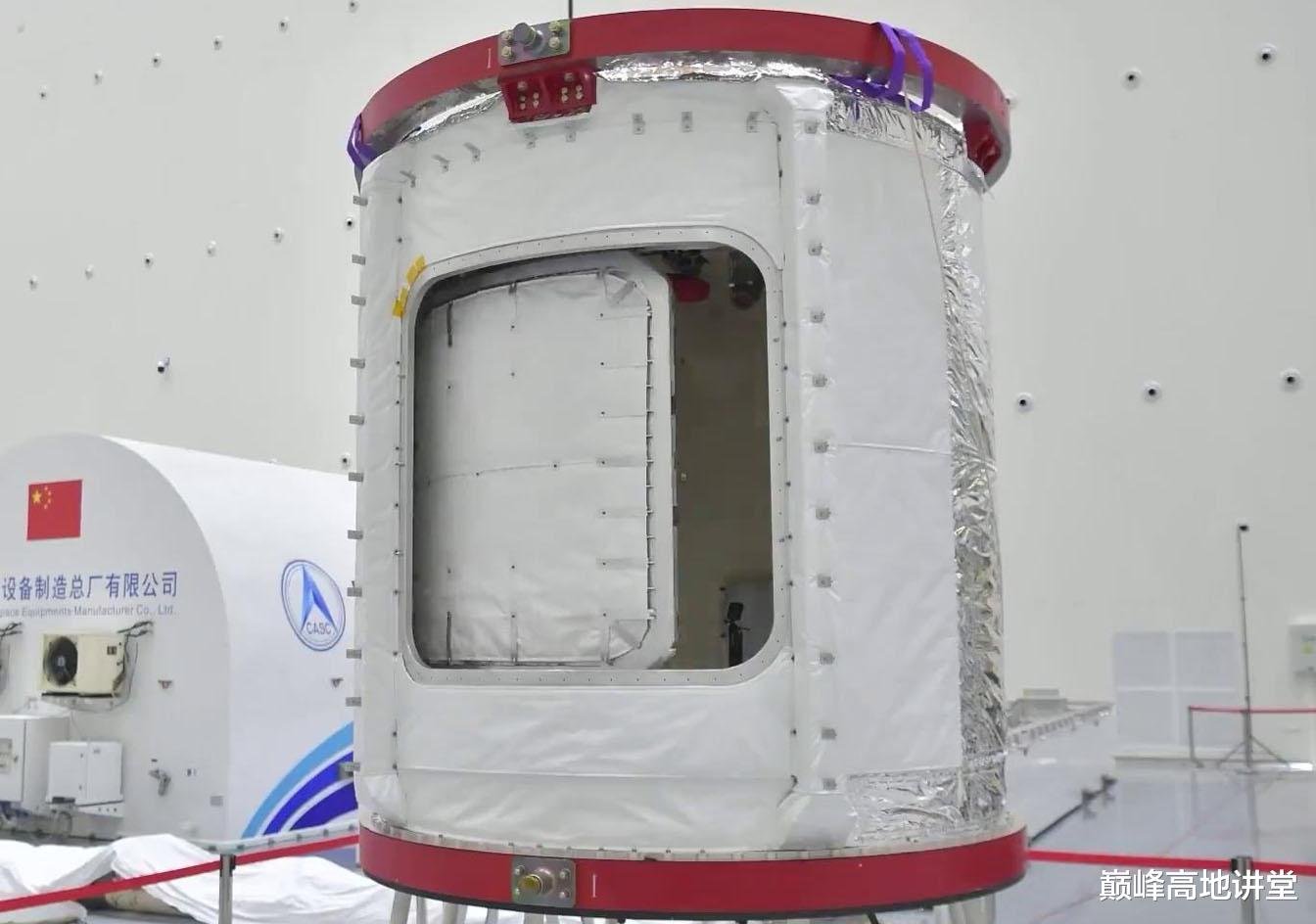

货物气闸舱内舱门 ， 舱门中间配置有“观测舷窗” 。

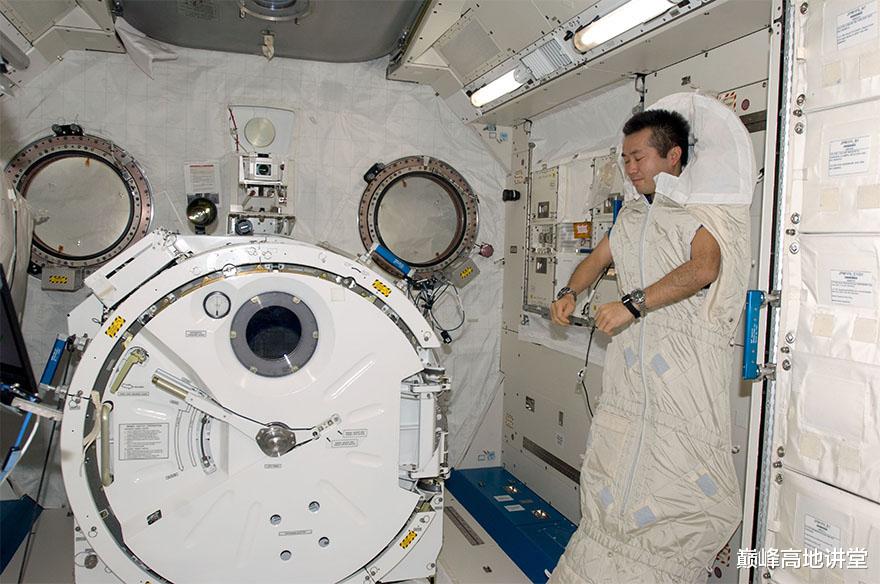

图中左下方舱门便是国际空间站的货物气闸舱“内舱门”
要知道 ， 梦天实验舱的货物气闸舱是人类迄今为止部署太空规模最大的货物气闸舱 ， 远大于国际空间站希望号实验舱所配置的货物气闸舱 。 这里的“大”还不仅仅是舱内空间大 ， 更是可支持运输货物的尺寸之大 ， 该舱可支持运送的货物包络尺寸是1.15米*1.2米*0.9米 ， 国际空间站的货物气闸舱仅能支持最大0.85米尺寸货物 。
