编译 |曹玉蓓
编辑 |Panken
智东西10月13日消息 ， 今日 ， 美国耶鲁大学研发的两栖机器龟（ART）登上了国际学术顶刊Nature的封面 。 该研究从生物世界中汲取灵感 ， 设计出了能同时在陆地和水域实现轻松导航的机器龟 。
▲Nature论文封面图
论文链接：https://www.nature.com/articles/s41586-022-05188-w
海龟有脚蹼 ， 擅长游泳；陆龟有圆腿 ， 可在走路时承重 。 此项研究提出的“自适应形态发生”设计策略 ， 使得两栖机器龟可以改变其四肢形态和步态 ， 以应对不同的环境 。
这一设计思路 ， 有望进入生物监测、灾难响应、安全等实际应用中 ， 同时可用于研究动物运动 。
一、灵感来自进化超亿年的海龟和陆龟生物进化过程是通过进化更完善的遗传程序 ， 从而为动物提供了身体形状 ， 使它们能够在其主要类型的栖息地有效地移动 。 但这些适应性往往以在其他环境中的低效表现为代价 。
同样 ， 当工程师设计移动机器人时 ， 他们也倾向于在单一操作环境的基础上选择设备的结构和行为 。 其结果是固定的结构和行为 ， 在一个环境中表现出色 ， 但却影响了机器人适应其他环境的能力 。
目前 ， 移动机器人的普及跨越生态监测、仓库管理和极端环境探索 ， 到个人消费者的家中 。 这种不断扩大的应用前沿要求机器人在多个环境中运行 ， 这是传统机器人设计策略尚未有效解决的重大挑战 。
在不同环境中 ， 机器人遇到的移动挑战也不相同 。 为了让机器人能好地适应不同环境 ， Rebecca Kramer-Bottiglio教授课题组从陆龟和海龟中汲取灵感 ， 构建了一个机器龟 ， 它融合了传统的刚性部件和软材料 ， 从根本上增强了其四肢的形状并改变了其步态以适应多环境运动 。
▲机器龟与海龟游泳对比
二、变形机器龟来了！陆地、水中移动效率都很高机器龟的身体有一个变形肢体 ， 能够根据环境调整其硬度和形状 。 身体包括四个子系统：底盘、外壳、肩关节和变形肢体 。 底盘容纳电子元件 ， 外壳提供流线型、用于浮力调整的压载空间、有效载荷存储和保护 。 肩部关节在运动学配置中各有三个马达 ， 以实现一系列的步态 。
▲系统描述：机器人组成部分
由一对简单的气动执行器组成的变形肢体 ， 与粘附在热固性聚合物上的应变限制层连接到每个肩关节 。 通过嵌入的加热器加热热固性材料使其软化 ， 并给气动推杆充气 ， 使肢体的横截面积和硬度发生变化 。 这些变化使机器龟的肢体能够在有利于行走的圆柱形几何形状和有利于游泳的平鳍几何形状之间进行适应性变形 。
在水中测试时 ， 机器龟的浮力可调整为表面和水下游泳 。 随着四肢变形为脚蹼模式 ， 研究者研究了划水和拍打运动 。 划水步态是一个相对于机器人身体向后的划水动作 ， 随后是一个向前和向背的羽化恢复动作；拍打步态的特点是由连续的上冲和下冲组成的垂直运动轮廓 。

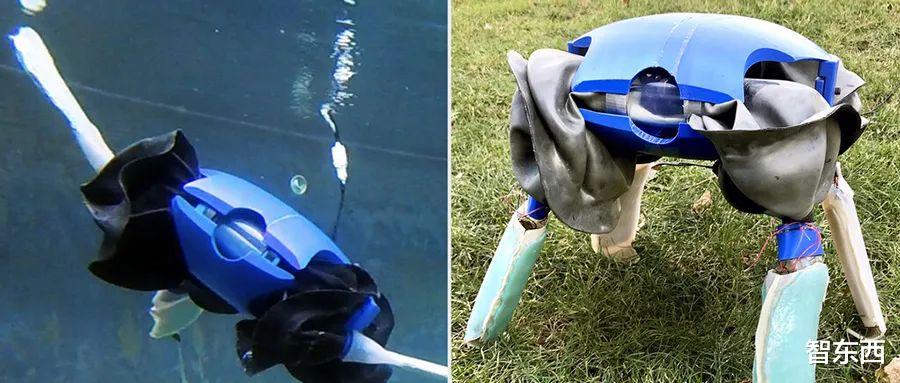

机器龟结合了海龟和陆龟的特点 ， 具有了可变形的四肢 ， 能够根据周围环境调整四肢形状、刚度和动作 。 当将机器龟从一种环境过渡到另一种环境时 ， 其四肢使用可变刚度材料和人造肌肉来改变其形状 。 机器龟具有灵活的四肢：
▲前肢变形过程：再次加热到50W ， 从腿状变回鳍状模式
三、未来或可用于监测海洋生态系统机器龟融合了传统的刚性部件和软材料 ， 从根本上增强了其四肢的形状并改变了其步态以适应多环境运动 。
▲机器龟拍打着双鳍在水中游泳
机器龟使用腿部模式和匍匐前进的方式来穿越坚硬的土壤部分 。 当机器龟接近水面时 ， 基质变得更加饱和 ， 它开始爬行 ， 以确保稳定性 ， 防止直立步态的集中点负荷深入到基质中 。 机器龟并没有在开阔的水面上走很远 ， 在变形之前 ， 它把四肢抬出水面 。 当它在浅水区仅部分被淹没时 ， 它依靠划水来游泳 。 到达水域后 ， 机器龟就将腿变成鳍状肢 ， 使其能够以基于升力和阻力的水上步态进行畅游 。
