文章图片
文章图片
文章图片
【《ACS Nano》：负载有富血小板血浆的自修复透明质酸纳米复合水凝胶用于皮肤再生】《ACS Nano》：负载有富血小板血浆的自修复透明质酸纳米复合水凝胶用于皮肤再生
水凝胶由于良好的亲水性、生物相容性和与原生细胞外基质（ECM）高度类似的结构而成为了一类极具前景的创面护理材料 。 这类材料可以在创面形成一层物理屏障 ， 并为创面修复创造一个湿润的环境 。 其中 ， 大量的天然高分子基水凝胶材料（如透明质酸、壳聚糖和海藻酸盐等）已经被广泛应用于伤口敷料中 ， 以促进皮肤再生 。 然而 ， 这种天然高分子水凝胶通常十分脆弱 ， 当暴露在外界张力下容易破裂 ， 从而可能存在外界细菌入侵造成伤口感染的潜在风险 。 因此 ， 开发具有足够强度和自愈合能力的天然水凝胶用于加速皮肤伤口愈合仍然是一个挑战 。
日前 ， 武汉纺织大学周应山教授、澳大利亚国立大学Pu Xiao和郑州大学第一附属医院赵言腾 ， 利用肼改性的透明质酸钠（DHA）、醛改性的透明质酸钠（AHA）、醛改性的纤维素纳米晶体（oxi-CNC）和富血小板血浆（PRP）为原料 ， 通过席夫碱反应原位形成一种具有自修复能力的纳米复合天然水凝胶ADAC@ PRP（图1） 。 其中ADAC水凝胶对PRP具有可持续性的保护和释放作用 。 在创面修复过程中 ， ADAC@ PRP通过促进肉芽组织的形成、胶原沉积、加速表皮细胞再生和新生血管的形成 ， 显著促进全层皮肤创面愈合 。 相关工作以“Self-Healing Hyaluronic Acid Nanocomposite Hydrogels with Platelet-Rich Plasma Impregnated for Skin Regeneration”发表在《ACS NANO》 。

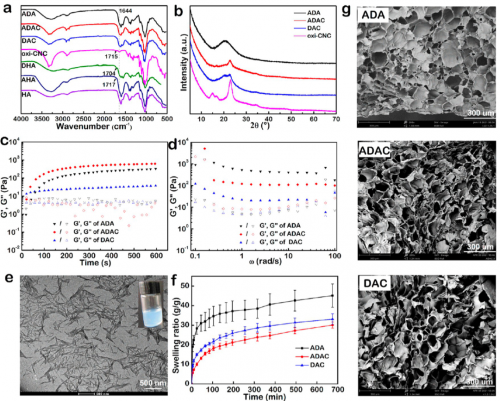

图1. 自愈合透明质酸纳米复合水凝胶与PRP用于皮肤再生示意图 。 水凝胶的合成与表征将溶液A（如AHA溶液、oxi-CNC悬液）和溶液B（如DHA溶液）用双管注射器按1：1体积比快速混合 ， 形成水凝胶 。 首先通过FTIR光谱（图2a）和XRD（图2b）分析证明 ， AHA或oxi-CNC上的醛基和DHA上的肼基之间通过席夫碱反应形成了C-N键 。 凝胶化时间是可注射水凝胶敷料的一个重要参数 ， 因为凝胶化太慢通常会导致凝胶前体从注射部位向外扩散 。 研究者利用流变学分析（图2c）发现所有水凝胶的储能模量（G′）都在短时间内增加并超过了损耗模量（G″） ， 表明席夫碱反应的发生 。 此外 ， 在ADA水凝胶中引入oxi-CNC后 ， 凝胶点从~ 40 s变为~ 20 s ， 这可能表明oxi-CNC可以促进溶胶-凝胶转变过程 。 研究者还发现ADAC水凝胶具有最高的平衡G′（几百Pa） ， 而DAC具有最低的平衡G′（几十Pa） 。 这意味着ADAC水凝胶是较硬 ， 而DAC水凝胶是较软 。 而高硬度的水凝胶则有利于成纤维细胞在其表面进行迁移 ， 因此ADAC水凝胶有望成为一种有前途的伤口敷料 。 进一步对所有水凝胶进行频率扫描（图2d） ， 在0.1~ 10 rad/s的角频率范围内 ， G′始终高于对应的G″ ， 说明这些水凝胶结构稳定 ， 具有类似固体的弹性 。 最后利用SEM对其微观形貌进行分析发现所有水凝胶均具有相对光滑孔壁的多孔微结构 ， 其中ADAC水凝胶似乎比其他水凝胶更为致密 ， 这主要是由于oxi-CNC的引入提高了交联密度所导致的（图2g） 。
图2. 透明质酸纳米复合水凝胶的形成自修复能力的研究研究者采用直接目视法研究了透明质酸纳米复合水凝胶的宏观自修复能力 。 将两张水凝胶在室温下沿切线接触 。 在没有任何外界刺激的情况下 ， 两块水凝胶融合后愈合成一个完整的水凝胶 ， 并且合并后的水凝胶经受住了拉力而没有断裂（图3a） 。 在显微镜下观察发现 ， 两个水凝胶片（ADAC）连接处的缝隙在4h后几乎消失（图3b） 。 以上结果表明 ， 透明质酸纳米复合水凝胶具有良好的自修复能力 。 进一步对原始和自愈合后样品进行拉伸测试发现 ， 愈合4 h后 ， ADA和ADAC水凝胶均能恢复其应力和应变 ， 自愈效率为~100%（图3c-d） 。 除了静态载荷下的自修复行为外 ， 研究者通过流变学测试进一步研究了透明质酸纳米复合水凝胶的动态自修复行为 。 ADAC和DAC水凝胶均表现出类液体和类固体的交替转变 ， 在没有任何外部刺激的情况下 ， G′对原始储能模量的恢复值均超过95% 。 更重要的是 ， ADAC和DAC水凝胶的G′可以在低应变的情况下立即恢复 ， 从而证明了其快速有效的自修复能力（图3e-f） 。 这种自修复能力主要归因于水凝胶网络中的动态酰腙键、氢键和二硫键 。 通过可逆共价键和氢键的动态裂解和再生不断发生使得水凝胶可以在不受外界刺激的情况下自动恢复损伤 。
推荐阅读
- 为何爱因斯坦多数是半身照？当看到他全身照时，你或许就懂了
- 把细菌改为微型机器人，在磁场导航下精准递送药物，用于癌症治疗
- 人类为什么要睡觉？科学家们找到了回答这一古老问题的线索
- 5800万年前地球一次高烧，催生史上最大的蛇，体重高达1吨
- 透明基板表面微粒子及纳米粒子的激光清洗机理及条件
- 中国版星球大战？印媒炒作中国小行星撞击计划，NASA卫星都发射了
- 未来有可能进行人头移植吗？
- 《宇宙小史》，一本了解宇宙的超薄基础书籍
- 天空为什么会下雨？雨的形成过程是什么？看完涨知识了
